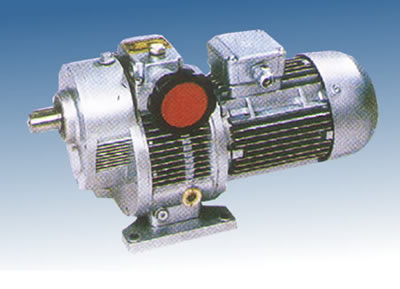

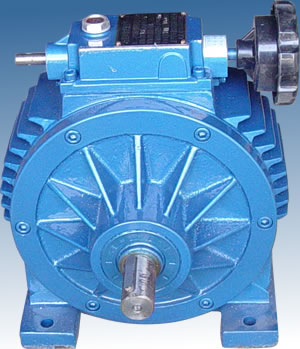

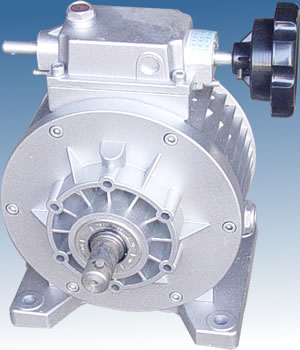

MB系列无级变速机
















MB系列无级变速机详细参数

一、本机特点

具有体积小、结构紧凑、操作简单、恒功率特性好、承载力强、传动稳定、效率高之外,还有如下优点:

1、高强度:在加冲击负载或机器逆转时,本机能可靠、精确地传动、无后座力,但有足够的强度,其输出转矩一转速特性曲线呈
硬特性;

2、变速范围大:变速范围为1/5,即输出速比可在1:1.45至1:7.25之间任意变化,因此本机易与变速机或增减机组合,而得到极低的速比;

3、调速精度高:调速精度为0.5~1转/分,这是目前同类无级变速器中仅有的;

4、性能稳定:本机所有的传动部件都经过严格的热处理,精密地加工,研磨,接触和润滑良好、运行平稳、噪声低、输出轴和输入轴均无附加的轴向力寿命长。

5、组合能力强:本机能与白线针轮变速机、齿轮减增机进行直联组合,实现了小体积、高效率的低高速无级变速,因此该机具有良好的适应性。

二、结构与变速原理

  行星摩擦式无级变速器主要由电动机、摩擦传动机构,家压装置及调速控制机构组成。摩擦传动机构工作过程:

  一组带锥度的行星摩擦轮,外面固定环和调速凸轮之间,里面夹在主动轮及压盘之间,而组成摩擦副;当主动轮由电机带动时,摩擦轮就做纯滚动,由于固定环和调速凸囵不动,因此摩擦轮在自转的同时作公转运转:通过摩擦轮的轴及滑块轴承而带动行星架转动。加压装置由一组碟形弹簧组成,它对压盘和主动轮施加轴方向。调速控制机构工作过程:转动手轮带动调速凸轮改变角向位置,并通过固定凸轮曲线面,使调速凸轮产生轴向移动,从而改变调速凸轮和固定环之间的间隔,摩擦轮就做径行移动,最后均匀改变了行星轮与主动轮、压盘及固定环、调速凸轮摩擦处的工作半径,实现了稳定无级变速。

三、使用与维护

1、安装卧式或卧式法兰时,应校准机的中心线标高,校准传动轴的同轴度不超过联轴器所允许范围;

2、立式MB无级变速器可以任意角度安装,油位必须超过较高一侧的油标中心线;

3、在使用前本机变速部位应加入牵引液,其油位必须超过油标中心线,使其进行正常的油浴润滑;

4、变速机用40#机械油或90#工业齿轮机油;

5、MB无级变速器牵引液必须定期更换;

6、只允许在机器运行中调速,否则易损坏零件;

7、本机出厂时,调速限位螺钉已调整在极限位置,请勿乱调,以免损坏零件;

8、使用时,不得超额定扭矩;

9、本机的工作环境温度不得超过40℃,表面温度不得超过75℃。

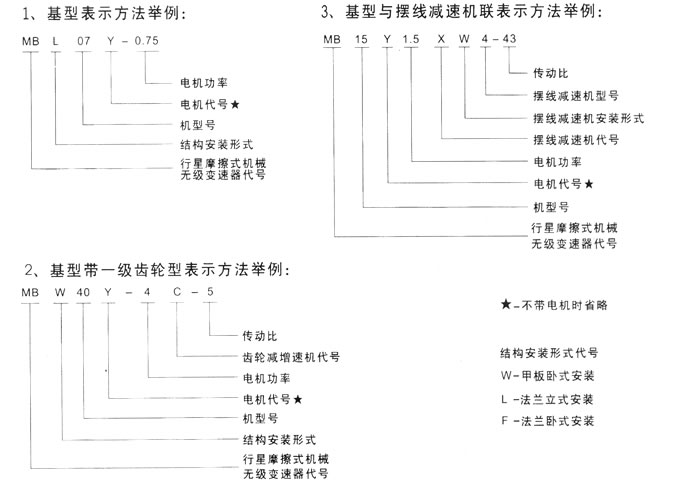

四、MB系列型号规格

基型的型号规格

无级变速机型号 02 04 07 15 22 40 55 75
额定功率(KW)输入转速1450r/min 0.18 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5
变速类型 代号 调速范围r/min 传动比 许用输出扭矩(N.m)
变速机 MB 200-1000 - 1.5-3 3-6 5-10 6-12 9-18 12-24 18-36 24-48 32-64 45-90 60-120
变速机带一级齿轮 MB-C 400-2000 1/2         4.2-8.4 5.5-11 8.6-17 11.4-22.8 15-30 21.4-42.8 28.5-57
300-1500 2/3         5.6-11 7.5-15 11.4-22.8 15-30 20-40 28.5-57 38-75
100-500 2 2.9-5.7 5.7-11 9.5-19 11.5-23 17-.34 22.8-45.6 34-68 46-91 61-121 86-171 114-228
80-400 2.5 3.5-7 7-14 12-24 14-28 21-42 28-56 43-85 57-114 76-152 107-213 142-284
60-300 3.3 4.6-9.3 9.3-18.6 15.5-31 18.6-37 28-56 37-74 56-111 75-150 99-198 140-297 186-372
40-200 5 6.3-12.5 12.5-25 21.7-43.5 26-52 39.5-79 52.6-105 73-146 97-195 130-260 194-387 258-516

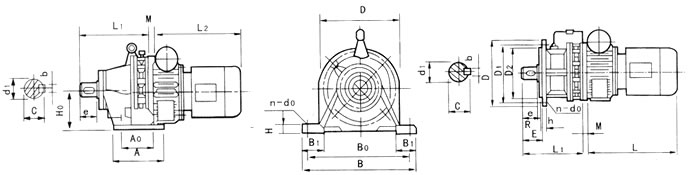

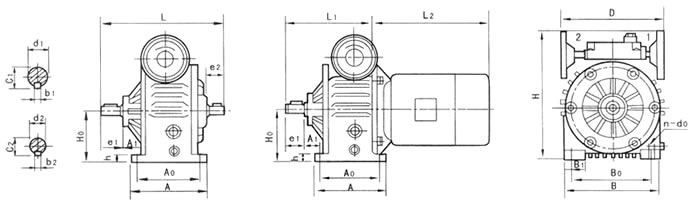

五、外形及安装尺寸

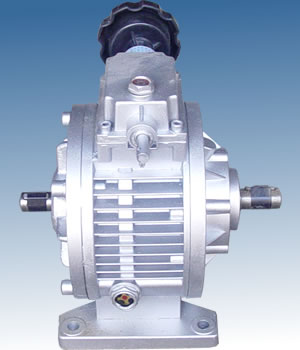

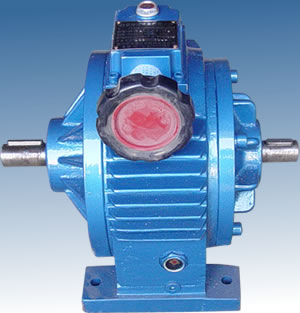

MBW MBWY 基础甲板卧式

机型号 中心高 安装尺寸 轴伸联接尺寸 外型尺寸
H0 A0 A1 B0 B1 h n d0 输出轴 输入轴 D B H A 双轴型 直联型
d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2
02 75 105 18 110 25 13 4 9 14 5 16 30 14 5 16 25 165 146 205 125 195 130 200
04 90 105 30 120 30 15 4 10 14 5 16 30 14 5 16 30 170 160 231 135 221 145 235
07 106 125 35 160 40 15 4 12 20 6 22.5 40 19 6 21.5 30 200 190 260 150 243 177 245
15 125 140 50 180 50 18 4 12 25 8 28 50 24 8 27 40 240 230 291 165 314 223 285
22 150 230 25 245 55 20 4 14 30 8 33 60 24 8 27 50 290 300 348 270 387 268 320
40 150 230 25 245 55 20 4 14 30 8 33 60 24 8 27 50 290 300 348 270 387 268 340
55 200 250 33 315 70 30 4 18 35 10 38 70 32 10 35 60 430 365 476 290 467 319 395
75 200 250 33 315 70 30 4 18 35 10 38 70 32 10 35 60 430 365 476 290 467 319 435

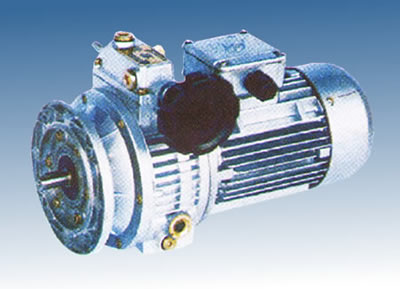

MBL(F)-MBL(F)Y-基础法兰式

机型号 安装尺寸 轴伸联接尺寸 外型尺寸
D1 D1 E h R n d0 输出轴 输入轴 D H 双轴型 直联型
d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2 L3
02 130 110 30 12 3.5 4 10 14 5 16 30 14 5 16 25 160 202 193 129 200 260
04 165 130 30 12 3.5 4 12 14 5 16 30 14 5 16 30 200 228 221 145 235 300
07 165 130 40 12 3.5 4 12 20 6 22.5 40 19 6 21.5 30 200 257 243 177 245 335
15 215 180 50 16 4 4 15 25 8 28 50 24 8 27 40 250 287 314 223 285 391
22 265 230 60 16 4 4 15 30 8 33 60 24 8 27 50 300 343 387 268 320 456
40 265 230 60 16 4 4 15 30 8 33 60 24 8 27 50 300 343 387 268 340 476
55 300 250 70 20 5 6 19 35 10 38 70 32 10 35 60 350 466 467 319 394 577
75 300 250 70 20 5 6 19 35 10 38 70 32 10 35 60 350 466 467 319 435 617

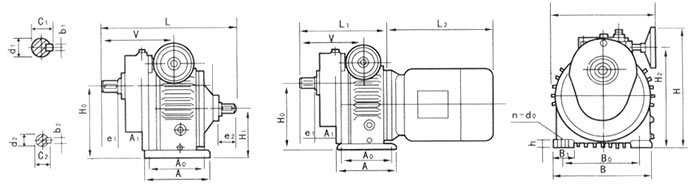

MBW-C MBWY-C 基础带一级齿轮卧式

机型号 中心高 安装尺寸 轴伸联接尺寸 外型尺寸
H0 A0 A1 B0 B1 h n d0 输出轴 输入轴 H H1 H2 B W A V 双轴型 直联型
d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2
02 120 105 57 110 25 13 4 9 20 6 22.5 30 14 5 16 25 200 75 160 140 162 125 137 234 170 200
04 135 105 59 120 30 15 4 10 20 6 22.5 30 14 5 16 30 226 90 186 160 190 135 141 247 171 235
07 166 125 69 160 40 15 4 12 28 8 31 35 19 6 21.5 30 260 106 215 190 202 150 158 272 209 245
15 190 140 78 180 50 18 4 12 30 8 33 45 24 8 27 40 313 125 246 230 252 165 178 336 245 285
22 230 230 93 245 55 20 4 14 40 12 43 60 24 8 27 50 355 150 300 300 286 270 234 425 306 320
40 230 230 93 245 55 20 4 14 40 12 43 60 24 8 27 50 355 150 300 300 286 270 234 425 306 340
55 320 250 157 315 70 30 4 18 50 14 53.5 82 32 10 35 60 475 200 389 365 400 290 347 603 455 395
75 320 250 157 315 70 30 4 18 50 14 53.5 82 32 10 35 60 475 200 389 365 400 290 347 603 455 435

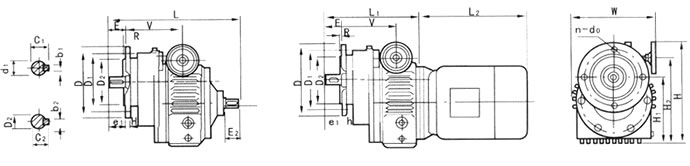

MBL(F)-C MBL(F)Y-C 基础带一级齿轮型法兰式

机型号 中心高 安装尺寸 轴伸联接尺寸 外型尺寸
D1 D2 E h R n d0 输出轴 输入轴 D V H1 H2 H W 双轴型 直联型
d1 b1 c1 e1 d2 b2 c2 e2 L L1 L2
02 130 110 30 12 3.5 4 10 20 6 22.5 30 14 5 16 25 160 138 120 160 200 162 265 197 200
04 130 110 30 12 3.5 4 10 20 6 22.5 30 14 5 16 30 160 140 135 186 226 190 280 203 235
07 165 130 35 14 3.5 4 12 28 8 31 35 19 6 21.5 30 200 153 166 215 260 202 306 240 245
15 165 130 45 14 4 4 12 30 8 33 45 24 8 27 40 200 153 190 246 313 252 359 266 285
22 215 180 60 16 4 4 15 40 12 43 60 24 8 27 50 250 205 230 300 355 286 458 337 320
40 215 180 60 16 4 4 15 40 12 43 60 24 8 27 50 250 205 230 300 355 286 458 337 340
55 265 230 82 20 5 4 15 50 14 53.5 82 32 10 35 60 300 263 320 389 475 400 601 453 395
75 265 230 82 20 5 4 15 50 14 53.5 82 32 10 35 60 300 263 320 389 475 400 601 453 435

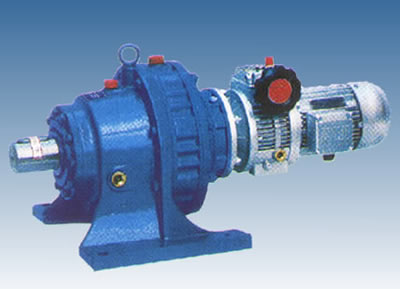

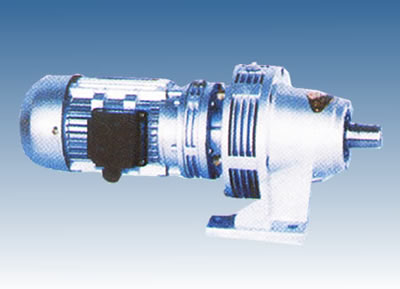

MBY-XW 基础与摆线变速机直联型卧式

X机型号 中心高 安装尺寸 输出尺寸 外型尺寸
H0 A0 A1 B0 B1 h n d0 d1 b c e A B D L1 M L3
2 100 90 67 180 32 15 4 11 25 8 28 34 120 210 155 165 21.5
3 140 100 95 250 55 20 4 15 35 10 38 57 150 290 215 192 21.5
4 150 145 95 290 65 22 4 15 45 14 48.5 74 195 330 238 240 25
5 160 150 113 370 75 25 4 15 55 16 59 91 260 410 325 310 27 MBLYR
6 200 275 35 380 64 30 4 21 65 18 69 89 335 430 340 353 27
7 220 320 36 420 73 30 4 22 80 22 85 110 358 470 360 391 27 L3
8 250 380 35 480 120 35 4 22 90 25 95 120 440 530 450 446 23
9 290 480 45 560 80 40 4 26 100 28 106 141 560 620 510 552 25
10 325 500 80 630 100 40 4 30 110 32 117 150 600 690 580 610 25

MBY-XL(F)基础与摆线变速机直联型法兰式

X机型号 安装尺寸 输出尺寸 外型尺寸
D1 D2 E h R n d0 d1 b c e D L1 M L3
2 160 130 42 12 3 6 9 25 8 28 34 180 156 21.5
3 200 170 50 15 4 6 11 35 10 38 45 230 192 21.5
4 230 200 79 15 4 6 11 45 14 485 63 260 240 25
5 310 270 90 20 4 6 11 55 16 59 79 340 310 27 MBLYR
6 360 316 91 22 5 8 15 65 18 69 80 400 353
7 390 345 112 22 5 8 18 80 22 85 100 430 391 27 L3
8 450 400 111 30 6 12 18 90 25 95 110 490 446 23
9 520 455 169 35 8 12 22 100 28 106 130 580 552 25
10 590 520 174 40 10 12 22 110 32 117 140 650 610 25

基础与摆线变速机的型号规格

机型号
02
04
07
15
22
40
55
75
额定功率(KW)
0.18
0.37
0.55 0.75
1.1 1.5
2.2
3.4
5.5
7.5
传动比
变速范围(r/min)
许用输出扭矩(N.m)
11
18-90
16-32
33-66
49-100
66-135
98-200
133-270
195-390
265-540
350-700
458-980
665-1330
17
12-58
25-50
50-100
75-150
100-200
150-300
205-410
300-600
410-820
550-1100
755-1520
1030-2060
23
8-43
33-66
68-140
100-200
140-280
200-400
278-560
408-820
555-1120
740-1480
1020-2040
1390-2780
29
7-34
42-85
86-180
129-260
176-360
258-520
350-700
515-1030
700-1400
940-1880
1290-2580
1760-3520
35
6-28
50-100
105-210
155-310
210-420
310-620
425-850
625-1250
855-1717
400-2280
1560-3130
2135-4270
43
4.5-23
60-120
128-256
190-380
260-520
380-760
520-1040
760-1520
1040-2080
1380-2760
1990-3800
2600-5200
59
3.5-17
84-168
170-340
258-516
350-700
515-1030
700-1450
1030-2060
1400-2800
1875-3750
2580-5160
3520-7040
71
2.8-14
100-200
210-420
310-620
425-850
625-1250
855-1710
1255-2510
1710-3420
2280-4560
3135-6270
4270-8550
87
2.3-11.5
125-250
255-510
380-760
520-1040
760-1520
1040-2080
1525-3050
2080-4160
2775-5550
3820-7640
5200-10400
注:X2"变速机不生产71-87速比
摆线针轮变速机许用扭矩的极限值
摆线针轮变速机型号
X2
X3
X4
X5
X6
X7
X8
X9
X10
转速极限值(N.m)
150
250
420
1000
2000
2700
4500
9000
11000
VR尺寸表
型号
马力HP
N
C
la
F
R
A
MC
Q
L
B
M
K
E
HB
VR-05
1/2
216
122
146
186
294
20
232
40
173
17
72
12
265
5×5
90
100
VR-1
1
240
129
155
210
309
22
245
50
197
20
76.5
13
310
5×5
100
103.5
VR-2
2
260
147
172
230
350
24
280
60
210
25
87.5
14
335
5×6
110
115.5

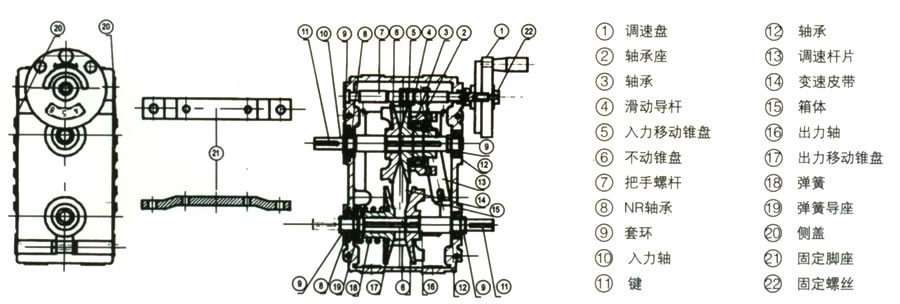

VR构造及零件图(更换零件,请告知型式VR-XX,及一下零件名称。)
点击放大
