所在位置:网站首页 > 产品中心 > 产品展示产品展示

P型齿链式无级变速器

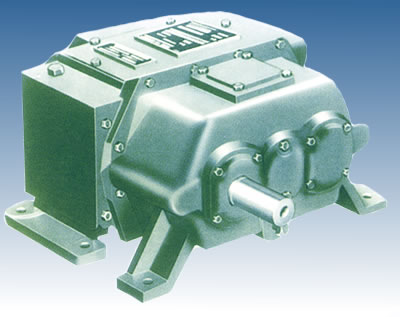

 基本型立式

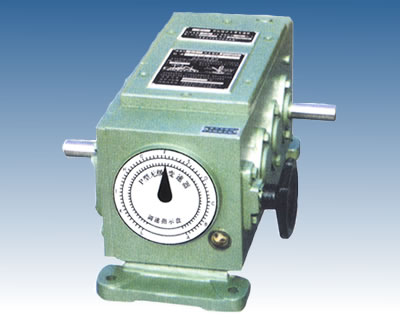

基本型卧式

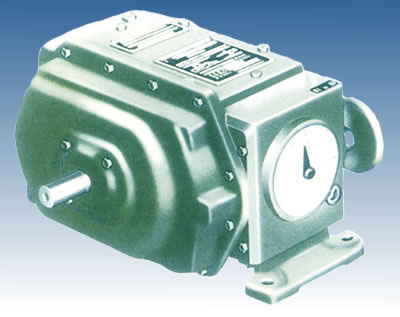

 PB型卧式

 PC型卧式

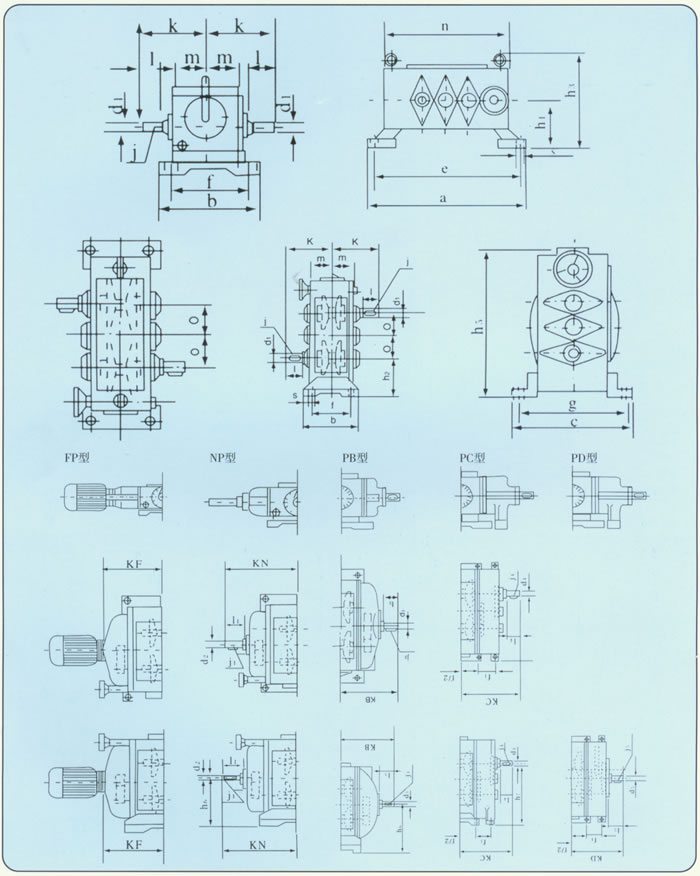

P型齿链式无级变速器详细参数
P型无级变速器剖视图


代号
名称
数量
代号
名称
数量
代号
名称
数量
代号
名称
数量
-001
箱体
1
-024
长健
2
-051
左旋调速丝杆支架
1
-071
加压架
2
-002
卧式底座
2
-025
链轮
4
-052
滑动环
4
-074
压板
2
-003
箱体上盖
1
-041
调节盘支座
1
-053
档圈
4
-076
压板销
2
-004
纸垫
1
-042
调节盘
1
-055
调速丝杆
1
-077
弹簧心轴
1
-005
箱体侧盖
1
-043
调节螺钉
1
-057
调速丝杆盖板
1
-078
加压弹簧
2
-006
立式底座
2
-044
调节丝杆
1
-058
调速丝杆支座
1
-079
加压架支架
4
-007
圆柱销
2
-045
调节盘支座
1
-059
手轮
1
-080
边片
1
-010
螺塞
2
-046
左旋调速丝杆支架
1
-060
1
-0100
齿轮
1
-011
出气螺钉
1
-047
右旋调速丝杆支架
1
-061
示速盘
1
-021
轴承盖
4
-048
调节杠杆
4
-063
挡油环
1
-022
轴承盖
2
-049
调节环
1
-065
指针齿轮
1
-023
长轴
2
-050
右旋调速丝杆支架
1
-066
指针
1

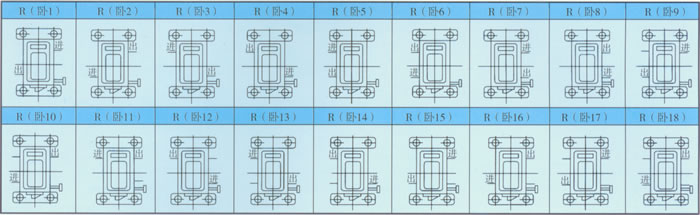

表1.基本型R卧式(手轮在机体右侧)

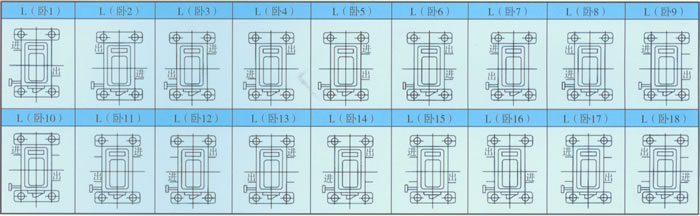

表2.基本型L卧式(手轮在机体左侧)

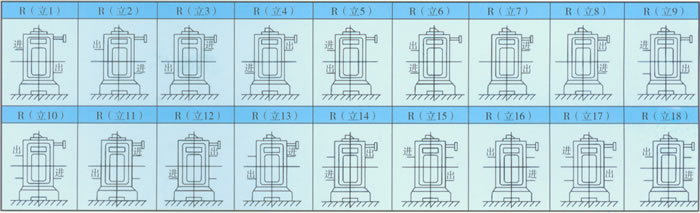

表3.基本型R立式(手轮在机体右侧)

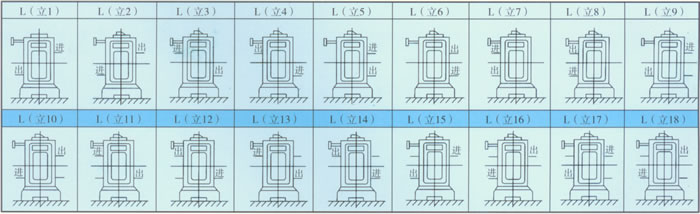

表4.基本型L立式(手轮在机体左侧)

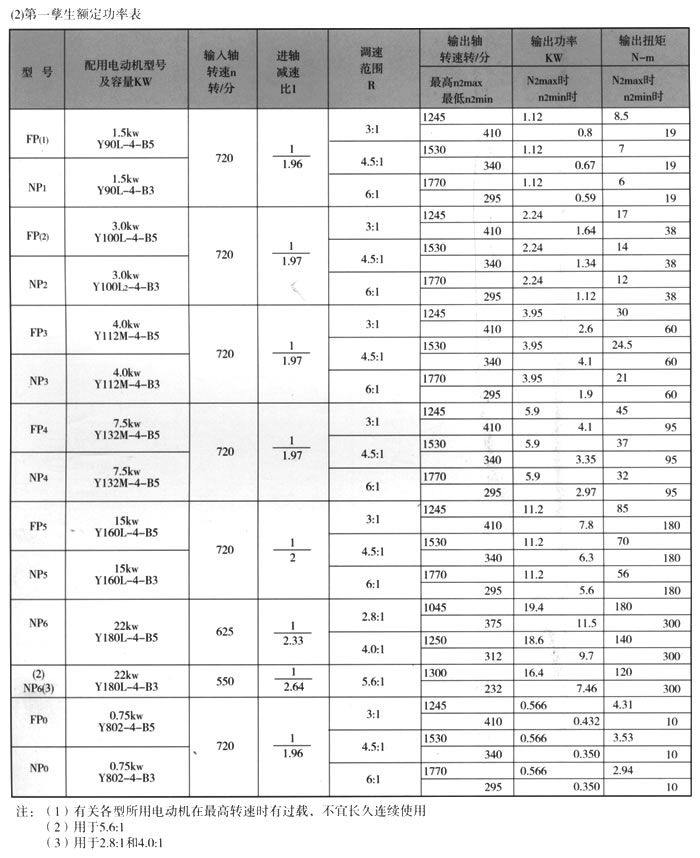

基本型无级变速器技术参数

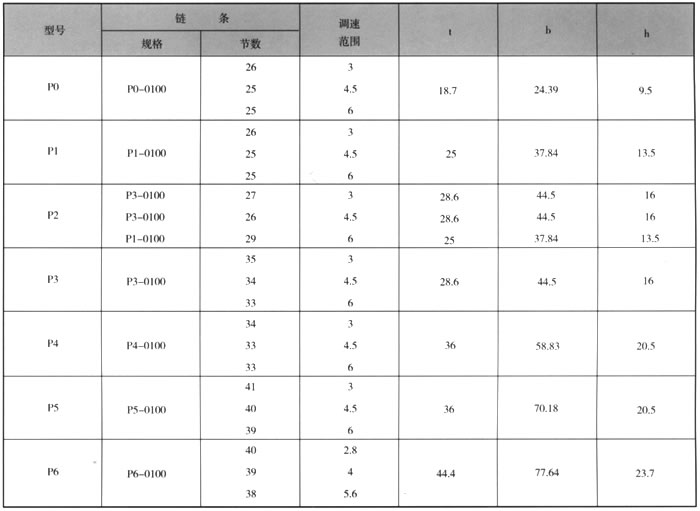

链条规格

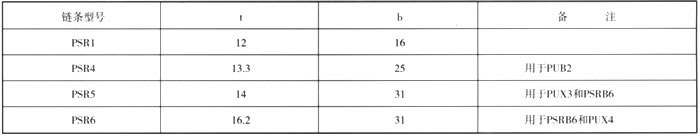

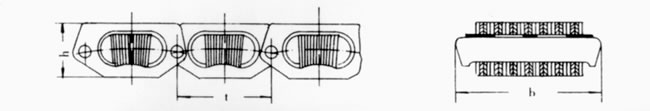

滑片链规格

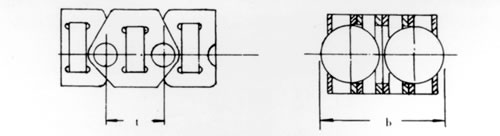

滚柱链

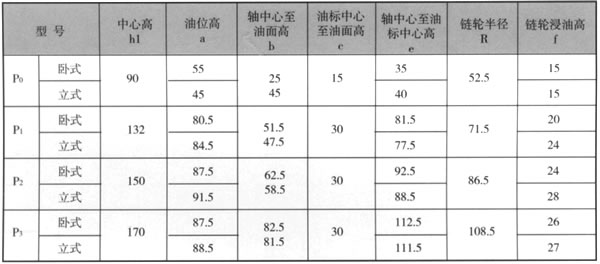

P型齿链式无级变速器油位高度示意图
油位高度

  当变速器出轴转速低于100转/分时,油位高度比应表中给定数值高1O~25毫米,并且采用8~12oE/℃高粘度机械油。
  带有减速装置的无级变速器,应同时检查该部分的油位高低。首次加油,经100~250小时运转之后,应新换油,以后每1000小时换油一次,换油时,油箱内壁及内部机件均应清洗十净。

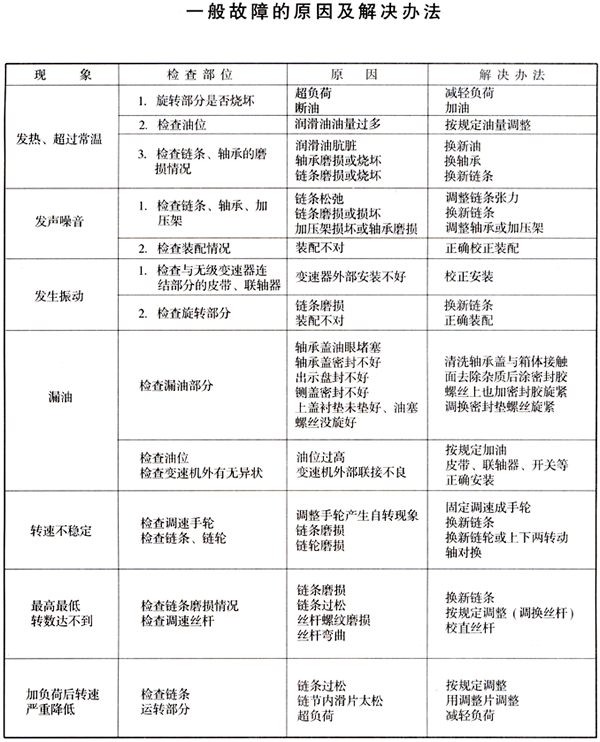

  运转中应注意如下事项:在带载情况下开动机器时,一般应采用缓步起动,或者从低速开始,逐渐增高,使齿链啮合正常;起动和刹车,最好在1=1时进行;运行中不宜超载。
  调速必须在进出轴转动的情况下进行。如不开动机器,则应用手转动出、入轴,同时轻轻拨动调速手轮,缓缓进行,否则就易轧坏齿链,或使调节无法进行。
订货须知

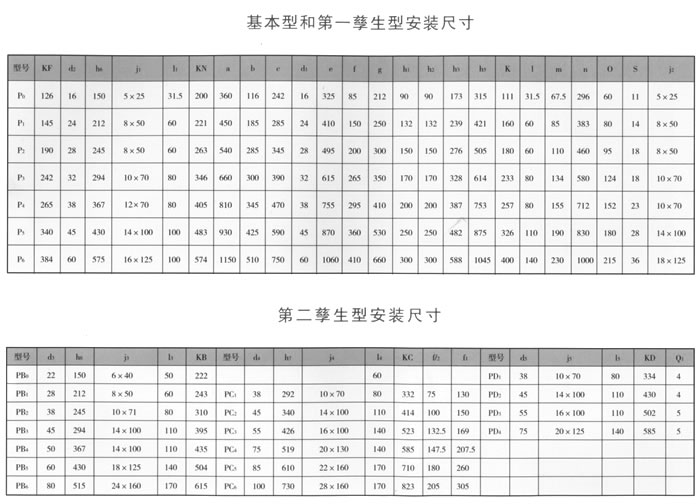

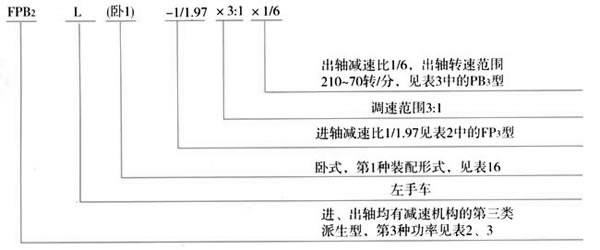

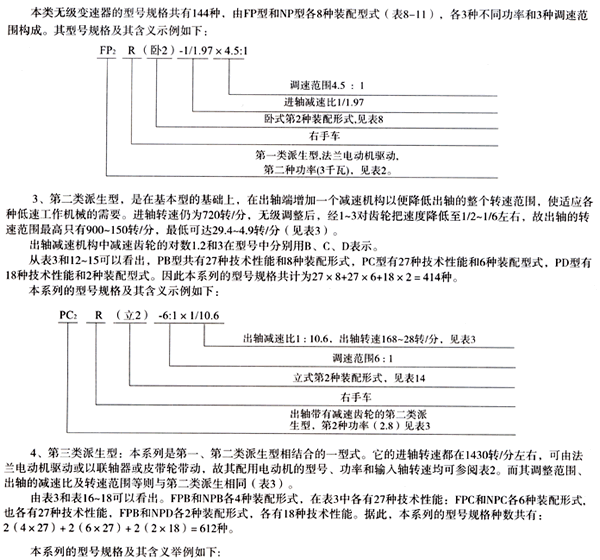

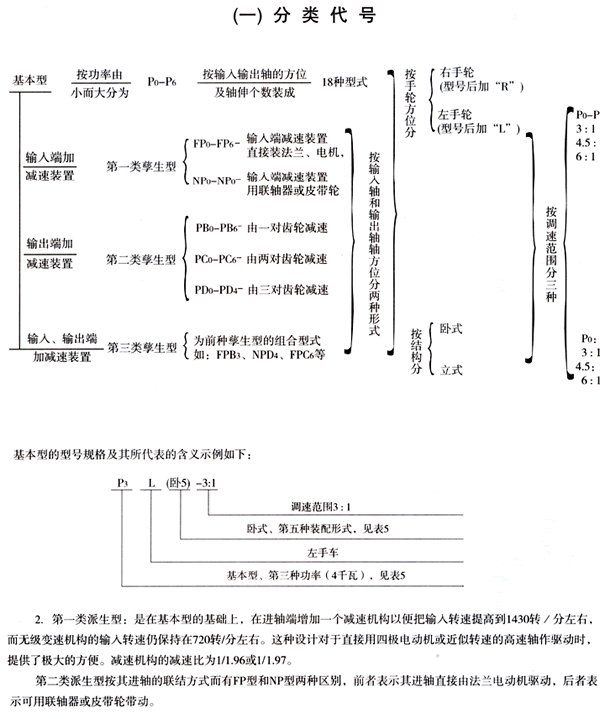

1.订货前应先根据功率大小、输出轴扭距、进轴转速和出轴转速范围等性能要求,从1~3中选择型号,从表4~19中选择所需的装配型式,然后参照本书第三部分所介绍的书写方法,写出您所需要的型号规格。请注意第三类派生型实际上是第一、二类派生型相结合的产物,故其电机功率和进轴转速等应从表2中选择,而其出轴减速比和出轴转速等则应从表3中选择。在型号规格的选择和方法上如有任何怀疑,欢迎向本厂提出询问。
2.链条及其它易损零件或整套零件,均可单独订购。订购链条时,应指明所属变速器型号(P1~P3)及调速范围或链条节数。订购其它零件时,需写明图号,或请来厂面洽,最好随带(或寄给)实物,以免弄错。
3.如需遥控调速,可根据变速器的遥控要求,选用伺服调速装置及出轴测速装置。
